KELO(KL-200)无机纳米抗裂防腐剂是千赢在线国际 旗下产品，混凝土内掺科洛千赢手机版官网首页 ，解决混凝土温缩开裂，提高和易性，可代替纤维或膨胀剂。

可省去：

1、垫层上面的水泥砂浆找平层

2、卷材基层处理剂、卷材

3、5公分细石混凝土保护层

4、土方量



掺加KELO(KL-200)无机纳米抗裂防腐剂后混凝土的效果

1、降低水化热，避免混凝土的裂缝，孔洞、蜂窝、麻面

2、不阻泵

3、不离析

4、不泌水

5、减少塌落度损失

6、增加混凝土和易性、流动性、保水性，粘度

7、抗压强度、抗折强度

8、抗渗等级P12以上

9、可直接做抗渗防水混凝土直接使用，省去卷材外防水

10、提高混凝土耐酸碱、施工寿

一、产品简介

混凝土的耐久性问题主要是取决于混凝土的密实性，抗裂、抗渗和安定性能。一些有害的介质：水、二氧化碳、氯离子、酸等通过混凝土的毛细孔（不密实）或裂缝进入进而引起混凝土碳化、钢筋锈蚀等。此外混凝土的安定性也是混凝土耐久性的重要标志，在混凝土中掺入粉煤灰后，带入了大量的活性混合料，如游离的钙，三氧化二铁，二氧化硫等。它们遇水并不水化，如长期留存在混凝土中，就会与混凝土中的酸、碱等离子发生置换反应，必将破坏混凝土的安定性。所以要提高混凝土的密实性及解决混凝土的开裂问题成为治病之本。

KELO(KL-200)无机纳米抗裂防腐剂含有专有的铝钙抑制剂，可选择性的抑制C3A早期的快速水化，可大幅度降低水泥早期水化热，降低早期最大水化热峰值，缓解了混凝土结构内外温度差，使混凝土内外温度几乎一致。避免或减少了温度裂缝和干缩裂缝。同时能使C2S和C3S充分水化。

由于高强混凝土胶材一般用量较大，这种铝钙抑制剂的作用就会更加明显。后期C3A充分水化，因此后期混凝土的强度会提高，后期强度的增长率一般为33%以上。能提高泵送混凝土拌合物的保塌性及和易性。改善混凝土的拌合物性能，增加拌合物的粘稠度，使混凝土具有更好的流动性和保水性。

大幅度降低混凝土内部升温过高。掺科洛抗裂防渗剂的混凝土抗压强度略有降低，劈拉强度，轴拉强度较基准混凝土增大，弹性模量，干燥收缩率较基准混凝土有不同程度的降低，说明科洛抗裂防渗剂可以提高混凝土的韧性，同时可以补偿混凝土干燥收缩，有助于改善混凝土抗裂性能。使抗裂等得以提高。并可改善混凝土密实性能、耐久性能和和易性，抗拉强度和极限拉伸值。优化水泥水化进程和结构，进而全面提高混凝土密实性以及早期抗拉强度和极限拉伸值。

二、与同类产品的对比

1、PVA纤维弹性模量高于凝结初期的混凝土弹模，可以增加塑性和硬化初期混凝土的抗拉强度，有效抑制塑性收缩裂缝的产生和发展，可增加混凝土的极限拉伸值。但是28天后绝热温升增加1.4度.在混凝土7天、28天时略有提高，但90天后几乎没有改善。混凝土用水量增加2KG/m3,和易性下降，塌落度损失。

2、MG0膨胀剂，混凝土用水量增加4KG/m3,1h塌落度损失有增加，抗压强度7天降5%左右，28天，90天下降2%。掺量在5%-6%左右时，生成的水镁石晶体数量较多，生长压大，膨胀大，会一定程度破坏水化产物晶体结构。从而影响混凝土强度，极限拉伸值等性能28天，绝热温升1.4度或0.5摄氏度。

3、掺科洛KL-200抗裂防渗剂，混凝土用水量减少2KG/m3，混凝土抗离析和保水保塌性提高，7天抗拉强度提高10%-14%。28天抗拉强度提高5%。28天绝热温升降低0.5摄氏度。

综合比较，KELO(KL-200)无机纳米抗裂防腐剂比竞品有更优秀的综合性能。

三、性能指标

28天收缩率不得大于100%，28天极限拉伸值不得小于115%，符合JC/474-2008技术要求。

四、使用方法

直接按混凝土胶材重量的2%，水泥砂浆的2.5%在混凝土搅拌站内掺即可。

五、适用范围

1、工业与民用建筑的地下设施，屋面，外墙，卫浴间及厨房等防水工程

2、市政公用工程中城市综合管廊，自来水及污水处理等防水工程

3、水利水电工程中堤坝和地下建筑设施等防水工程

4、军工、核电及煤矿、盐湖等下工程、喷射混凝土防水防腐

5、公路、铁路、桥梁、码头、地铁及水下隧道等防水

工程

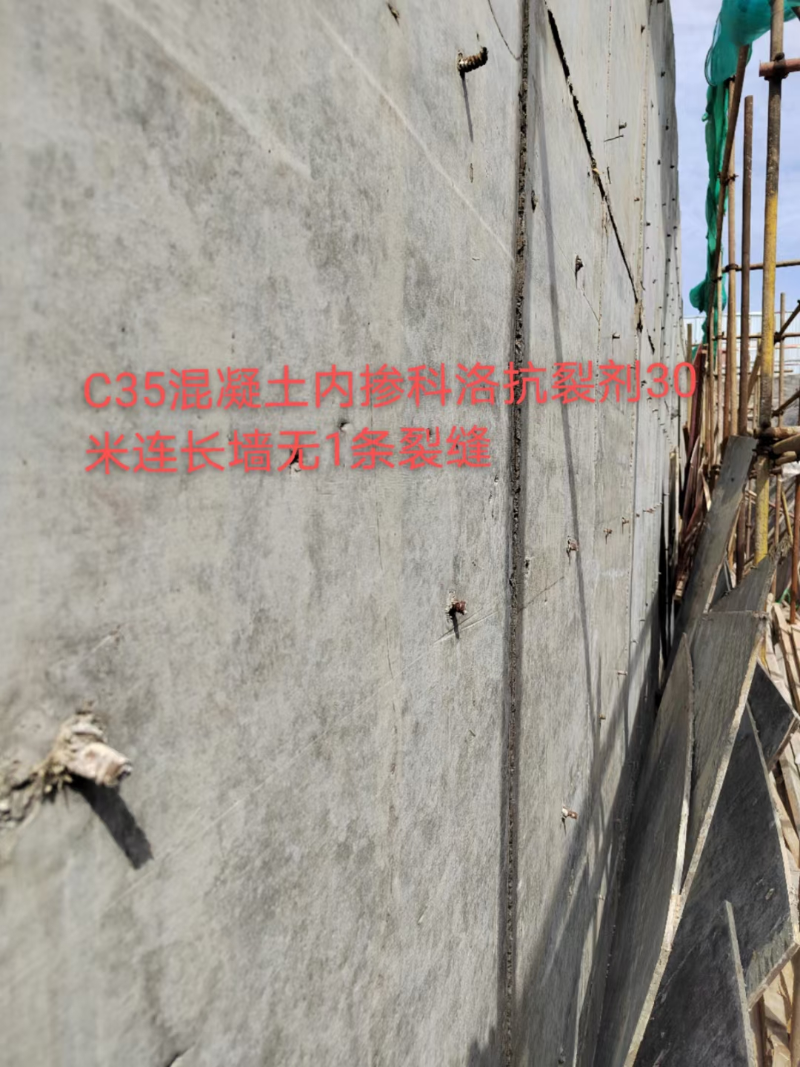

六、效果对比

 七、技术优势

1、效果与耐久性强

一般设计地下工程防水混凝土底板C30（强度等级：分为C15、C20、C25、C30四个等级）P6较多，也有设计C35P8、C40P8、C45P10,最高抗渗设计P12的普通防水混凝土，掺入科洛千赢手机版官网首页 后的原配合比不变的条件下提高为高性能多功能的高性能自防水混凝土，抗渗等级提高到了P12以上。完全不需要再做外防水层。不论从地下防水效果上，还是工程防水耐久性上，都比传统的防水效果高出几倍，是传统防水无法对比的。

传统防水做法过于依赖外包与主体混凝土结构的附加防水层，但无论是刚性附加防水层还是柔性附加防水层，物理和化学稳定性都远不及钢筋混凝土结构构件。相比起盲目依赖几厘米厚度的附加防水层作用，将防水工程融入建筑钢筋混凝土结构主体，可以更合理也更简单的解决防水工程建筑物同寿命的难题。

随着国家要求的建筑业供给侧结构性改革的提出，2019年2月国家住建部发布《住宅项目规范(征求意见稿)》中规定，“结构不低于50年，屋面与卫生间防水不低于20年，地下工程防水不低于结构设计工作年限”。修改内容方向要求当代混凝土建筑物特别是大型高层住宅建筑物使用年限变长，原规定的质保期无法满足使用要求。结构自防水是从结构上解决防水问题，达到与建筑结构同寿命，而称为百年结构自防水。

2、质量管控——可控性强

科洛结构自防水工艺简单、工程质量把控点少，只需要提前做好试配后随混凝土一并浇筑、振捣、养护即可，相比起工艺复杂的传统防水做法，质量可控性极强。待地下室结构施工完成后，只需对零星养护不到位出现裂缝的区域进行简单的修补即可通过验收投入使用。从建筑结构设计的角度出发，结构荷载加载完成后，如地下工程覆土加载、施工材料堆砌加卸载、基础沉降和徐变等，正常使用中的应力加载产生的应变较小，混凝土构件的挠度不会导致混凝土产生新的贯穿性裂缝。

3、维修性——修复工序简单、便捷

传统防水做法在使用中面临破损后出现一处破损，整个防水单元因窜水失效的风险。在修复中，迎水面破损点难寻，背水面封堵治标不治本，实质性的修复需要开挖迎水面覆土创造修复施工工作面。

KL-200结构自防水在常规使用中一般不会出现渗漏，但在施工质量出现缺陷，或不可抗力的情况下，如临近工程基坑支护问题导致沉降、强烈撞击或地震等因素，导致结构破损防水失效的情况下，结构自防水只需要在背水面进行修复处理，潮湿渗水处即为渗漏根源，修复点显而易见且修复工序简单，具有极强的可修复性。

八、KELO混凝土结构自防水的经济效益

（一）节省工程施工工期节省以下工序：

1、所有的桩头、防浮锚杆不用做抹灰、不用做防水处理。

2、地下室电梯井、集水坑、承台、地梁、四周围护墙

不用做抹灰处理，不用做防水处理。

3、取消找平层。

4、取消卷材防水层。

5、取消保护层。

6、取消后浇带止水钢板。

7、p6防水混凝土无需添加泵送剂及其他任何外加剂。

8、节省施工工期30%以上。

（二）节省投资成本

1.直接费成本

A.地下防水工程传统做法：承载桩、防浮桩采用砂浆修复、渗透结晶、防水涂料、人工等费用大概在80-120元/桩。采用KELO(KL-200)无机纳米抗裂防腐剂的混凝土结构自防水不需要做砂浆修复和其他防水，直接节省相应的防水材料的所有费用。

B.地下防水工程传统做法：电梯井、集水坑、承台、地梁、四周维护等衬砌砖体需抹20厚砂浆找平层，每平方米约30元，采用KELO(KL-200)无机纳米抗裂防腐剂结构自防水不需要做20厚砂浆找平层，即节省所有找平层材料费用。

C.地下防水工程传统做法： 底板铺1-2层卷材（4/3+4/1.5+1.5）等，每平方米单价从18元到146元不等，附加防水层和展开面防水层约为15%-65%，采用KELO(KL-200)无机纳米抗裂防腐剂的混凝土结构自防水，不用做柔性防水层（卷材）。省下传统柔性防水材料的巨额费用。

D.地下防水工程传统做法：柔性需要做一层20-40厚的砂浆或40厚的细石混凝土保护层，约30-45元/平方米，掺用KELO(KL-200)无机纳米抗裂防腐剂的混凝土结构自防水，不需做保护层。即设计时不需考虑设置细石混凝土保护层，也即节省下这一部分费用。

E.如设计要求按《地下工程防水技术规范》GB50108，结构层外加一道防水涂料，或外抹一道20厚防水砂浆，就增加了无机铝盐防水剂5元/平方米。使用KELO(KL-200)无机纳米抗裂防腐剂产品地下防水工程就省去这些额外的防水投资费用。

2.间接费节省

时间成本

因传统防水工程做法与科洛千赢手机版官网首页 混凝土结构自防水做法的差异，我们可以知道：当我们的混凝土各项性能指标已经达到了相应的标准了之后，就可以节省掉很多不必要的工序，以求利益的最大化。而节省这些工序不仅能省下大笔的成本，还能节省下这些工序所要花费的工期。

（例如：传统柔性卷材需要在封顶之后，待顶层顶板混凝土凝固，后铺卷材，这个等待时间往往在一个月及一个月以后。）而这些工期，就是我们说的时间成本。时间是无价的，这句话在工程方面更为突出，刨除掉假期、天气的影响因素，留给我们工程队的时间其实不多，每一分，每一秒都十足地珍贵。在这个时候，我们能够给你节省下一个月甚至更长的工期。

省心省力

承包商在承包到一个工程的时候，必须去联系相关的材料供应商、施工单位等，而如果采取传统防水做法，材料种类多，市场又乱又杂，导致承包商“挑花了眼”。而KELO公司致力于为承包商解决问题，当您采用科洛的结构自防水方案，就不用再为类似的问题烦恼，只要是采用该材料的地下防水工程，KELO公司统统为您解决，让您没有后顾之忧。

（三）地下防水工程后期维修费用为零

采用KELO的地下工程混凝土结构自防水部位，在建筑结构设计年限内出现渗漏水都由科洛公司免费维修，帮助开发商承担了地下工程渗漏水的难题和风险，也免除了开发商后期渗漏水的维修成本，掺KELO(KL-200)无机纳米抗裂防腐剂的结构自防水，地下工程完工不渗漏水，以后就不会再渗漏水。从根本上解决了长期的防水难题，可以说是与建筑物同等寿命。

八、产品检测报告

指标解析

1、泌水率比：

标准要求≦50%

科洛千赢手机版官网首页 的泌水率是7%。

泌水指的是混凝土在运输，振捣，泵送的过程中出现的粗骨料下沉，水分上浮的现象。泌水率为泌水量与混凝土拌合物总用水量之比。

泌水率越低说明保水性越好，泌水过多，会使混凝土丧失流动性，造成离析和堵泵。混凝土表面强度，抗风化和抗侵蚀的能力差。水分上浮在混凝土内部留下泌水通道，有害物质容易渗进入。泌水使混凝土表面水灰比变大，并出现浮浆，硬化后强度低，耐磨性下降。在混凝土钢筋周围形成水囊，随着水分的蒸发形成空隙，影响混凝土的致密性，造成塑性收缩是一个不可逆的变形，分层浇筑的混凝土受下层混凝土表面的泌水影响，会造成混凝土层间结合强度低并易形成裂缝。

2、48小时吸水量比

标准要求：≦65%

科洛千赢手机版官网首页 是：8%

受检与基准混凝土吸水量之比。远高于标准。吸水量少，代表密实，抗渗性能好。

3、抗渗高度比

标准要求是≦30%

科洛千赢手机版官网首页 是：18%.



指标解析

1、冻融循环300次

标准要求质量损失率≦5%

科洛无机纳米纳米抗裂防渗剂试块是2%

冷库温度在0℃以上的时间较长，使结构体表面的冰霜融化成水滴，水分将沿着结构表面的孔隙或毛细孔通路向结构内部渗透;当库温降低为0℃以下时，其中的水分结成冰，产生膨胀，膨胀应力较大时，结构出现裂缝。结构件表面和内部所含水分的冻结和融化的交替出现，称为冻融循环。

在零下18度和常温8度之间循环浸泡，首先在零下18度浸泡3个小时，再在常温8度浸泡不低于1个小时解冻，此为一个循环。连续循环300次。相当于在零下18度水中浸泡900个小时，将近40天。在8度下浸泡300个小时，13天。科洛千赢手机版官网首页 产品循环浸泡300次冻融，检测是损失2%，标准要求不大于5%。

2、抗渗等级

目前只做了抗渗P12,掺科洛千赢手机版官网首页 最高能达到抗渗等级多少，检测报告还未出来。

3、抗氯离子渗透实验（电通量）

混凝土钢筋锈蚀是影响混凝土耐久性的首要因素，而氯离子侵蚀则是造成钢筋锈蚀的主要诱因。电通量法就是在一定条件下通过混凝土规定截面积的电荷总量，用于评价混凝土抵抗水和离子等介质像内渗透的能力。

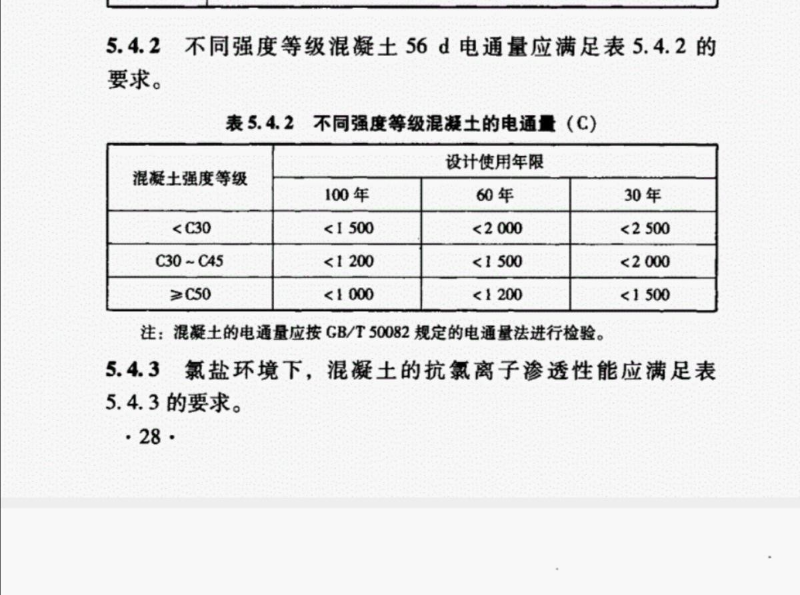

铁路混凝土结构耐久性设计规范要求，

混凝土使用寿命在100年以上，混凝土的电通量。C30<1500c

C30-45<1200c

≥C50<1000C

而掺入科洛千赢手机版官网首页 的混凝土电通量仅为：687c
